SISTEM BALUN ANTENA

(click gambar untuk perbesar)

Balun ini banyak digunakan untuk keseimbangan impedansi antara antena dan sistem transmisi yang dipancarkan oleh perangkat radio komunikasi (transmiter/Rig) yang dipergunakan. Gambarannya karena antena memiliki impedansi yang umumnya berbeda antara 50 Ohm s/d 600 Ohm sedangkan transmiter pabrikan yang umumnya dipergunakan memiliki 50 Ohm, kondisi yang demikian ini harus diseimbangkan antara unbalance ke balance atau sebalik dengan mempergunakan balun yang disesuikan dengan kebutuhannya. Seperti kebutuhan Balun 1 banding 1 maka hasil yang diberdayakan adalah 50Ohm:50Ohm atau 300Ohm:300Ohm, namun ketika membutuhan Balun 4 Banding 1 maka yang diberdayakan adalah 300Ohm/4= 75Ohm atau 200Ohm/4 = 50Ohm. Banyak tipe balun yang sesuai dapat dipergunakan, antara lain :

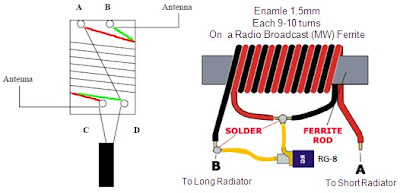

Balun 9 : 1 ini banyak dipergunakan oleh rekan-rekan amatir radio untuk kerja antena di 80m dan 160 meter band.

Model lainnya Balun 9:1



Contoh Lainnya

Tipe Torroid yang dapat dipergunakan untuk power tinggi :
T200-1 -- 0.5-5 MHz IRON POWDER TOROIDAL CORE-SIZE: 2.00" OD 1.25" ID .550"
T200-2 -- 2-30 MHz IRON POWDER TOROIDAL CORE-SIZE: 2.00" OD 1.25" ID .550"
T300-2 -- 2-30 MHz IRON POWDER TOROIDAL CORE-SIZE: 3.00" OD 1.75" ID .750"
T400-2 -- 2-30 MHz IRON POWDER TOROIDAL CORE-SIZE: 4.00" OD 2.25" ID .650"

T184-26 -- DC-1 MHz MHz IRON POWDER TOROIDAL CORE-SIZE: 1.84" OD .750" ID .487"
T200-26 -- DC-1 MHz MHz IRON POWDER TOROIDAL CORE-SIZE: 2.00" OD 1.25" ID .550"
T300-26 -- DC-1 MHz MHz IRON POWDER TOROIDAL CORE-SIZE: 3.00" OD 1.75" ID .750"
T400-26 -- DC-1 MHz MHz IRON POWDER TOROIDAL CORE-SIZE: 4.00" OD 2.25" ID .650"
T520-26 -- DC-1 MHz IRON POWDER TOROIDAL CORE-SIZE: 5.20" OD 3.08" ID .800"
