ABOUT AMATEUR SATELITE

AMSAT merupakan kelompok di seluruh dunia dari Operator Radio Amatir yang berbagi minat  aktif dalam membangun, meluncurkan Satelit dan kemudian berkomunikasi satu sama lain. Amatir  Radio Satelit Corporation pertama kali dibentuk di District of Columbia pada tahun 1969 sebagai sebuah organisasi pendidikan. Tujuannya adalah untuk mendorong partisipasi Amatir Raio dalam penelitian ruang angkasa dan komunikasi.

Himbauan…..!!!

Pertama-tama kepada rekan rekan bagi penguna radio (siapapun ) pada klasifikasi VHF (atau yang biasa disebut 2meteran) dan UHF untuk memiliki kesadarannya untuk tidak melakukan komunikasi point-to-point (komunikasi local/ duplek/ simpleks) dalam batas frekwensi 145.800 s/d 146.000 Mhz dan 435.000 s/d 438.000 Mhz yang disediakan sesuai standart ITU, kecuali dalam komunikasi menggunakan satelit, karena frekwensi ini digunakan sebagai input/output frekwensi pada satelit. Dikarenakan bila anda berkomunikasi dalam range frekwensi satelit ini akan terpancar ulang kembali keseluruh asia atau dunia. Intinya tidak perlu melatih diri menimbulkan pikiran negative, dan marilah kita melatih diri untuk berpikir secara positif mulai sekarang.

Kita doakan semoga para team uji coba satelit di indonesia pada amatir radio ini sukses dan dapat mengangkat martabat dan drajat bangsa di mata dunia, serta tercapainya peluncuran Satelite INASAT-1 untuk Indonesia....... MERDEKA. TERIMAKASIH ATAS KESADARAN YANG BAIK TERHADAP KERJASAMANYA

Frequence Amateur Satelitte :

VHF = 145.800 -146.000Mhz

and

UHF = 435.000-436.000Mhz

with equitment receiving minus 125 db

to use uplink and downlink.

Dalam penggunaan komunikasi dengan menggunakan satelit, cara komunikasinya tidak jauh beda seperti penggunaan repeater di bumi umumnya dengan menggunakan system duplex pada frekwensi yang berbeda, seperti layaknya pada repeater yang memiliki frekwensi input (pada satelit istilahnya UPLINK) dan frekwensi output (pada satelit istilahnya DOWNLINK),

Input dant output memiliki fasilitas-fasilitas yang berbeda dengan frekwensi yang berbeda juga. Fasilitas untuk suara/voice dalam bentuk FM dan SSB. Sedangkan untuk data dapat berupa bentuk CW, SSTV, Packet Radio dan lainnya. Dikarenakan banyaknya satelite yang melintas di angkasa dipergunakan oleh amatir radio maka setiap uplink/downlink frekwensi satelite dibedakan, tetapi tidak melintasi batas frekwensi yang sudah disepakati untuk VHF 145.800 s/d 146.000 Mhz dan UHF = 435.000-438.000Mhz. Perbedaannya komunikasi melalui repeater dengan satelitte, dengan mengunakan satelite yang paling utama adalah apa yang anda katakan pada saat uplink harus terdengan di downlink, yang kedua melakukan pengarahan antena ke satelite (hunting) agar lebih sempurna, yang ke-tiga komunikasi harus sesingkat mungkin untuk memberikan kesempatan yang lainnya untuk mempergunakan. Untuk melakukan percobaan ini dapat menggunakan antena VHF(2M)-4/6 Elemen yagi dan UHF(70Cm) minimal 9 Element yagi, juga sensitifitas HF and UHF receiver minimal-124dBm, untuk dapat melakukan komunikasi dengan satelite Low Orbit (LEO). Banyak rekan-rekan amatir di Indonesia sudah mampu mengunakan Satelite GEO dengan menggunakan disk parabola dengan uplink dan downlink menggunakan frek 1.2Ghz dan 2.4 Ghz. Semoga sukses bagi rekan-rekan yang ingin mencoba.

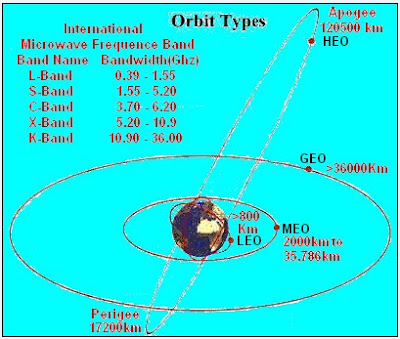

LEO
Orbit.......... = 200 - 2.000 Km

Tipe orbit satelit ini ketinggian dari bumi antara dari 600-2560Km, satelit ini memiliki lintasan orbit bumi selama 2 jam saja, sebagai konsekwensinya transmisi memiliki minoritas beberapa menit saja, karena kondisi demikian maka satellite ini memiliki istilah fast-flying satelit. Biasanya satelit ini biasanya berdiri sendiri atau lebih dari satu dengan berkomunikasi antar satelit diri mereka menggunakan " inter-satellite mata rantai.".

Salah satu satelit yang paling banyak digunakan oleh amatir radio adalah AO-51 memilik batas kemampuan pengguna an berkomunikasi antara 12 s/d 22 menit dan tergantung antena yang digunakan.

Rekan-rekan amatri radio di Indonesia sudah mulai banyak yang berekperiment.

Ada 2 Jenis LEO :
LEO BESAR dirancang untuk membawa lalu lintas suara semi-fixed seperti halnya data.

LEO KECIL (karena beratnya tidak lebih daripada satu manusia) dirancang untuk membawa lalu lintas suara dengan low-bandwidth dan biaya sangat rendah.

MEO
Tipe orbit satelit ini ketinggian dari
bumi = 2.000 - 35.786 Km


HEO
Orbit.......... = 35.000-60.000 Km
Tipe orbit satelit ini ketinggian titik orbit minimum bawah bumi 17200Km dan titik atas bumi 120.500Km. Batas kemampuan penggunaan berkomunikasi antara 12 s/d 18 jam.

GEO

Orbit.......... = 35.786 Km

Tipe orbit GEO or GTO( GTO next generation orbit/plan) satelit ini ketinggian dari bumi lebih dari 36.000 Km,

GEOs memiliki fasilitas penggunaan suara, data, dan jasa video (seperti siaran televisi), khusus pada GEOs amatir radio biasa digunakan suara (FM/SSB) dan data(SSTV/Packet Radio/dll). Sudut kemiringan orbit antara 20 Garis lintang utara dan 20 Garis lintang Selatan dari khatulistiwa. Serta memiliki kestabilan pada orbitnya.

Batas kemampuan penggunaan berkomunikasi antara 12 s/d 18 jam.

Contoh :
GEOs amatir radio : AO-10, AO-13, AO40
GEOs komersial : INTELSAT, Inmarsat, dan PanAmSat.

Satelitte Types of Amateur Radio
(Click go to web site)
ARISS
Amateur Radio on the board of International Space Station

Stasiun Luar Angkasa Internasional adalah operasional dan permanen diawaki oleh tim astronot dan kosmonot, yang kebanyakan memiliki ijin amatir. Amatir dari negara-negara mitra ISS, di Amerika Serikat, Rusia, Jepang, Eropa dan Kanada, telah menyiapkan program ARISS, sebuah program yang misinya adalah untuk mendorong komunikasi radio amatir antara astronot dan kosmonot yang berada di stasiun. Ini termasuk penjadwalan dan membantu dengan kontak sekolah, mempromosikan field-day dan mengatur acara-acara khusus lainnya. Selain tim ARISS bekerja untuk membantu astronot dan kosmonot yang tidak memiliki ijin amatir menjadi berlisensi sebelum peluncurannya.

Peralatan amatir radio pertama itu dibawa ke ISS pada pesawat ulang-alik Atlantis pada bulan September 2000 dan diinstal oleh kru Ekspedisi 1. Kontak amatir pertama dibuat oleh Komandan William Shepherd pada pertengahan November 2000, dan kontak sekolah pertama terjadi pada bulan Desember 2000.

Indonesia masuk ITU - Region III maka
Up/Dw-Link : 144.4900 MHz FM - 145.8000 MHz FM

Sedangkan untuk Up/Dw-Link Mode U/V (B) FM Voice Repeater (Worldwide)
Up/Dw-Link : 437.8000 MHz FM - 145.8000 MHz FM

Sedangkan untuk Up/Dw-Link Mode V/U (J) FM Voice Repeater (Worldwide)
Up/Dw-Link : 145.8000 MHz FM - 437.8000 MHz FM

YBSAT / LAPAN-A2 ORARI

TELEMETRY BEACON YBSAT : 437.425 MHz
UP/DN-LINK: 435.880/145.880 MHz FM - APRS: 145.825 APRS digipeater (5 watts)

YBSAT
1 99999U 00000 15270.20393519 .00010000 00000-0 10000-3 0 00011
2 99999 006.0383 028.8188 0001450 317.4897 243.6033 14.00000000000018

Hari Senin 28 September 2015 jam 04.30 UTC atau 11.30 wib, Satelite LAPAN A2 – ORARI berbobot 78 Kg meluncur dari Satish Dhawan Space Centre or Sriharikota Range (SHAR) India dan 23 mnt payload di lepas di atas Biak. Beacon YBSAT 145.825 MHz, dan sekarang berputar dan 110 menit lagi akan muncul kembali disebelah Barat Indonesia, satelit LAPAN-A1/ LAPAN-TUBSAT, LAPAN-A2 ‘menumpang’ wahana peluncur satelit milik Badan Antariksa India (ISRO).

Satelit LAPAN-A2 telah berhasil mencapai orbitnya pada ketinggian 650,16 km, 23 menit setelah roket diluncurkan. Saat ini penjejakan satelit sedang dilakukan. Kontak dengan satelit LAPAN-A2 sudah diperoleh oleh stasiun bumi di Pusat Teknologi Satelit LAPAN di Rancabungur, Bogor, saat satelit mulai mengorbit melintasi Indonesia. Selanjutnya adalah upaya pengaktifan dan pengujian semua sistem satelit yang diprakirakan sekitar satu bulan pertama ini sebelum mulai beroperasi dengan normal.

AO-7
Up/Dw-Link : 145.960 USB 432.136 LSB

AMSAT-OSCAR 7 diluncurkan November 15, 1974 oleh peluncur Delta 2310 dari Vandenberg Air Force Base, Lompoc, California. AO-7 diluncurkan kuda-kudaan dengan ITOS-G (NOAA 4) dan INTASAT Spanyol. Tahap kedua 2 satelit (Tahap II-B). Berat 28,6 kg. Orbit 1444 x 1459 km. Kecenderungan 101,7 derajat. Octahedrally berbentuk tinggi 360 mm dan 424 mm. Terpolarisasi sirkular pintu putar miring VHF / UHF antena dipole sistem dan HF.

Serupa dengan AO-6. Dibangun oleh tim multi-nasional (Jerman, Kanada, Amerika Serikat, dan Australia) dari amatir radio di bawah arahan AMSAT-NA. Ini dilakukan Mode A (145,850-950 MHz uplink dan downlink 29,400-500 MHz) dan Mode B (432,180-120 MHz uplink dan downlink 145,920-980 MHz (terbalik)) transponder linear dan 29,500 dan 145,700 MHz beacon. 2.304,1 MHz ini tidak pernah dihidupkan karena kendala perjanjian internasional.

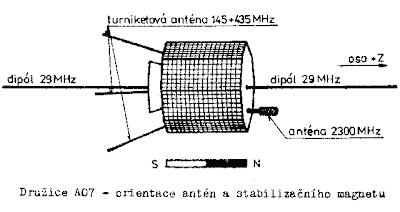

Empat tiang radio dipasang pada interval 90 derajat pada dasar dan dua sistem repeater eksperimental disediakan toko-dan-maju untuk morse dan pesan teletype (Codestore) seperti yang mengorbit di seluruh dunia. Transponder Mode-B dirancang dan dibangun oleh Karl Meinzer, DJ4ZC dan Werner Haas, DJ5KQ. Transponder Mode-B dengan menggunakan pertama "HELAPS" (High Efisien Linear Amplifikasi oleh Parametrik Sintesis) teknologi yang dikembangkan oleh Dr Karl Meinzer sebagai bagian dari gelar Ph.D.

AO-27 / EYESAT
Up/Dw-Link : 436.795 FM 145.850 FM

AMRAD/EYESAT-1 adalah salah satu dari enam satelit yang diluncurkan bersama menggunakan roket Ariane V59 dari Perancis Guyana sekitar 0147 UTC, 26 September 1993. Muatan amatir EYESAT-1 kemudian ditunjuk AMRAD-OSCAR 27 kali di orbit. Peluncuran ini termasuk Stella Jerman Laser Reflektor, Healthsat-II, PoSAT-1, dan satelit amatir KITSAT-OSCAR-25 (KO-25) dan Italia-OSCAR-26 (IO-26).

AO-27 adalah suatu komunikasi amatir sekunder membawa muatan kapal satelit-1 MICROSAT EYESAT eksperimen dibangun oleh Interferometrics Inc Chantilly, Virginia. Sisi komersial dari misi pesawat ruang angkasa adalah eksperimental pemantauan peralatan industri mobile.

Peralatan amatir satelit kapal itu dibangun oleh anggota AMRAD, sebuah, teknis berorientasi non-profit organisasi amatir radio yang berbasis di pinggiran Virginia Washington, DC, untuk memenuhi kebutuhan amatir untuk platform untuk melakukan eksperimen komunikasi satelit digital.

AO-27 adalah sebuah "FM Repeater" dalam ruang. Hal ini pada dasarnya terdiri dari kristal yang dikendalikan operasi penerima FM pada 145,850 MHz dan kristal dikendalikan operasi pemancar FM di sekitar 436,795 MHz. Output daya pemancar dapat diatur untuk lebih dari 1 watt (jarang dipakai), 0,5 watt (operasi normal), atau di bawah 0,1 watt (exciter saja). Antena uplink adalah cambuk terpolarisasi linier di muka atas pesawat ruang angkasa dan bersama dengan penerima muatan komersial itu. Antena downlink adalah sebuah cambuk gelombang 1 / 4 dipasang pada wajah bagian bawah pesawat. Polarisasi adalah nominal linier, rotasi dan revolusi dari pesawat ruang angkasa dan efek propagasi akan menyebabkan polarisasi sinyal yang sebenarnya di stasiun tanah bervariasi secara luas selama lulus.

Karena power budget terbatas satelit dan keinginan untuk mempertahankan kapasitas baterai yang cukup untuk sebagai tahun sebanyak mungkin, pemancar amatir di AO-27 adalah untuk hanya sebagian dari bagian siang hari orbit masing-masing. Pada bulan September 1998, satelit itu melewati lima tahun yang tujuan desain dengan tanda minimal degradasi baterai, jadi ini filosofi operasi tampaknya telah berhasil.

FO-29 /FUJI
Up/Dw-Link : 435.860 USB 145.940 LSB


SO-50 / Saudisat 1C
Up/Dw-Link : 436.795 FM 145.850 FM

SO-50 membawa beberapa percobaan, termasuk modus J percobaan FM repeater amatir beroperasi pada 145,850 MHz uplink dan downlink 436,800 MHz. repeater ini tersedia untuk amatir di seluruh dunia sebagai izin pengguna, menggunakan 67,0 Hertz nada PL pada uplink, untuk aktivasi on-demand. SO-50 juga memiliki waktu 10 menit yang harus bersenjata sebelum digunakan. Transmit pembawa 2 detik dengan nada PL dari 74,4 untuk lengan timer.

Repeater ini terdiri dari penerima VHF miniatur dengan sensitivitas-124dBm, memiliki JIKA bandwidth 15 KHz. Yang menerima antena adalah vertikal 1 / 4 gelombang terpasang di sudut atas pesawat ruang angkasa. Yang menerima audio disaring dan dikondisikan kemudian gated dalam kontrol elektronik sebelum makan ke pemancar UHF 250mW. Antena downlink adalah gelombang 1 / 4 dipasang di sudut bawah pesawat dan miring di 45 derajat ke dalam.

SO-67 / SumbandilaSat
Up/Dw-Link : 145.8750 MHz FM, PL 233.6 Hz. 435.3450 MHz FM
Beacon: ZS0SUM

Radio Amatir bekerjasama dengan Universitas Stellenbosch. Melalui kerjasama ZASAT dimulai dan didanai oleh Departemen Ilmu dan Teknologi inilah terwujud ZASAT pembuatan satelit tersebut serta Satelit ini diluncurkan 17 September 2009 pada sebuah kendaraan peluncuran Soyuz.

AO-51/ECHO
Up/Dw-Link : 435.150 FM 145.880 FM (primary)
Up/Dw-Link : 435.300 FM 145.920 FM (secondary)

AO-51 berisi repeater FM dengan baik 144 MHz dan 1,2 GHz uplink dan 435 MHz dan 2,4 GHz downlinks. Selain itu AO-51 berisi subsistem digital yang mentransmisikan TLM di 70cm dan menyediakan BBS PACSAT lengkap yang dapat dikonfigurasi pada uplink band L.

Percobaan dapat menggunakan peralatan mereka untuk berkomunikasi dengan satelit di berbagai modus termasuk V / U, V / S, L / S, L / U, dan lain-lain. AO-51 mendukung digital store-and-forward pada kecepatan sampai 76,8 kbps, dan berisi SQRX wideband Penerima. Sebuah jadwal saat operasi tetap up-to-date oleh AO-51 Tim Pengendalian.

Dengan empat penerima VHF, UHF pemancar dua, enam modem, lima puluh enam saluran telemetri, dan berbagai subsistem lainnya AO-51 adalah satelit cukup kompleks. Kedua pemancar UHF yang terhubung ke dua array antena, satu di polarisasi sirkular kanan (RHCP) dan satu di tangan kiri polarisasi sirkular (LHCP). Transmitter A (435,150) terhubung ke antena LHCP dan sering digunakan untuk mode digital. Transmitter B (435,300) sering digunakan untuk analog dan terhubung dengan antena RHCP.

VO-52/VUSat
Up/Dw-Link : 145.910 USB 435.240 LSB

VUSat OSCAR-52 (VO-52 HAMSAT) adalah sebuah mikrosatelit merupakan satelit Amateur Radio berdasarkan layanan kepada masyarakat (India) serta nasional internasional Amateur Radio Operator.

Diluncurkan sebagai pembantu pada payload PSLV-6 oleh Indian Space Research Organisation (ISRO), bersama dengan CARTOSAT-1, VO 42,5 kg-52 akan memenuhi kebutuhan yang dirasakan panjang, Operator Radio Amatir di kawasan Asia Selatan yang memiliki diperlukan peralatan dan beroperasi pada UHF / VHF band radio komunikasi berbasis satelit.

Salah satu transponder dari VO-52 telah dikembangkan indigenously melibatkan India HAM dengan ISRO keahlian dan pengalaman dari AMSAT-India. Transponder kedua telah dikembangkan oleh Belanda Amateur Radio Operator dan mahasiswa Pascasarjana Teknik William Leijenaar PE1RAH dari Tinggi Technical Institute, Venlo, Belanda.

HO-68 / WX-1
Up/Dw-Link : 435.760 USB 145.930 LSB
